该系列风机可输送含酸碱成分及化学成分的腐蚀性气体。广泛应用于化工、电镀、氧化、发电厂、化验室、线路板、环保设备等含有腐蚀性气体的场所。

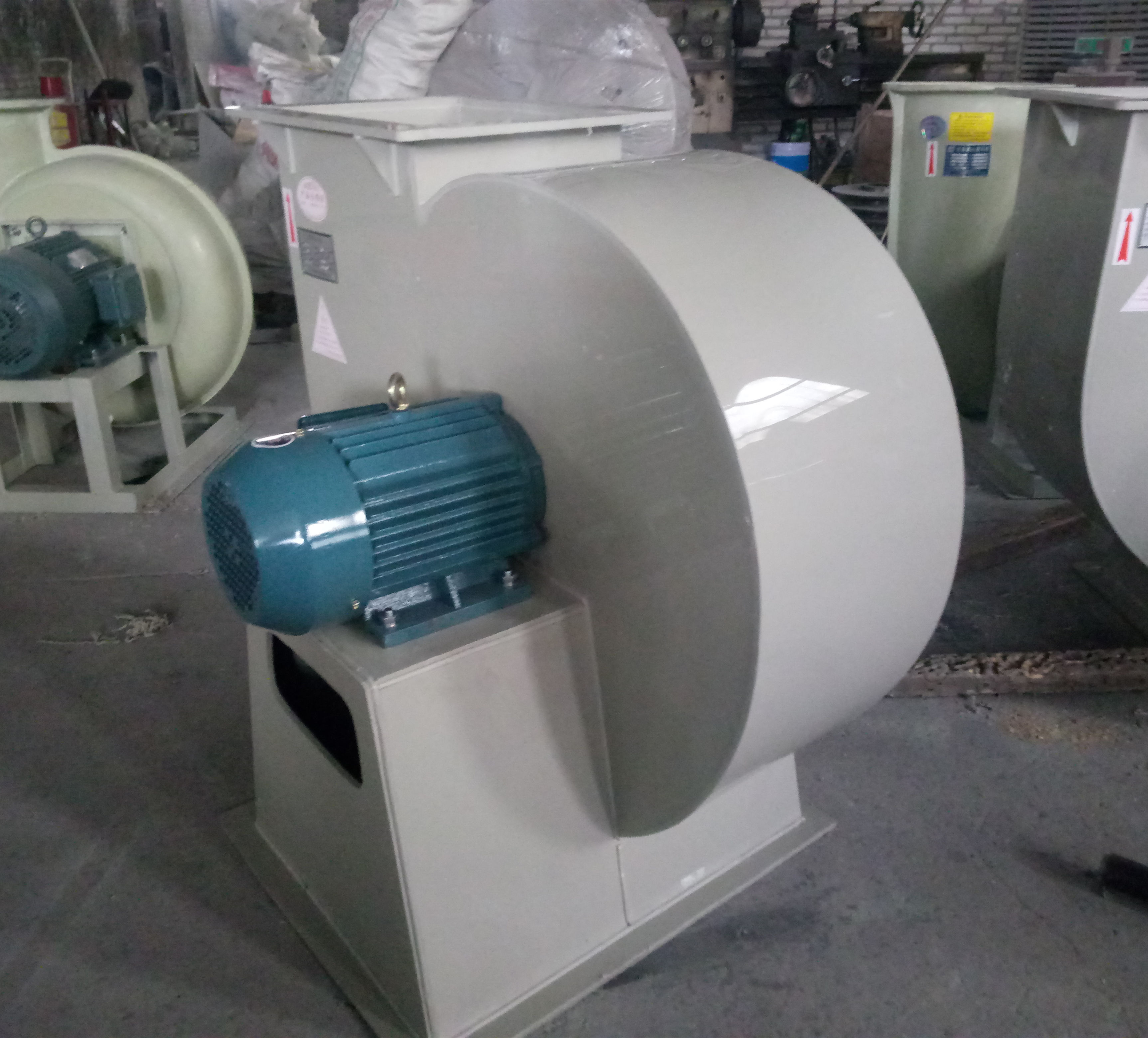

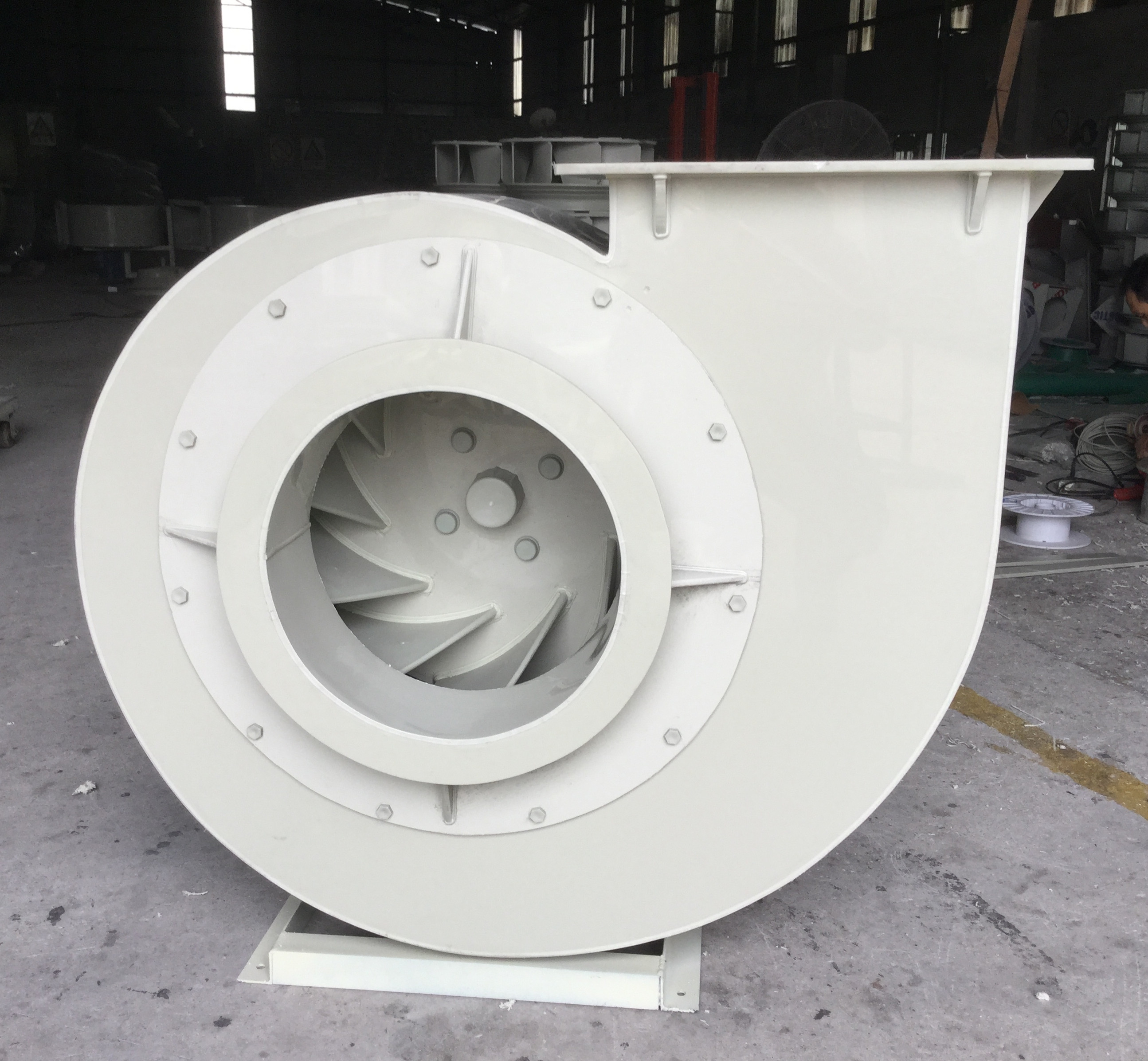

B/PP4-62A系列塑料防腐离心风机
用途:
塑料防腐离心风机，它具有强度高、重量轻、耐腐蚀性能好、不易老化、噪声低等特点，是一种较理想的新型防腐蚀风机，该系列风机适用于化工、纺织、电镀、实验室等场所排送含有一定浓度的酸、碱、盐等腐蚀性气体，也可作为一般工厂的建筑物通风换气用。不允许用来排除含芳香族化合物、脂肪族与芳香族碳氢化合物的卤素衍生物、酮类等腐蚀性气体。风体使用温度为0°C~40°C，且避免阳光暴晒，现场附近不得有热源。
防腐离心风机结构形式及特点：
1．PVC.PP4-62A式风机主要由叶轮，机壳，电动机等组成。支架由型材制成。
（一）叶轮部：由叶片和叶毂组成，均采用聚丙烯塑料制成。
（二）机壳部：由机壳，支架组成，均采用聚丙烯塑料制成。
（三）电机部：采用防腐离心风机专用卧式电机，机身表面喷涂防腐漆。
2．防腐塑料离心风机该系列风机气动效率高，噪声低，防蚀性强。
3．适用的介质温度范围：-10℃-40℃，介质相对湿度≤100%,，含尘量≤100mg/m3。
参数：
| 机 号 Size(NO) | 功 率 Power(KW) | 转 速 Speed(r/min) | 流 量 volumeFlow(M3/h) | 全 压 TotalPressure(Pa) |
| 2A | 0.25 | 1400 | 900~1100 | 294~343 |
| 3A | 0.75 | 1420 | 1000~1400 | 323~127 |
| 1.1 | ||||
| 4A | 0.75 | 1420 | 2500~3300 | 588~245 |
| 1.1 | ||||
| 5A | 1.5 | 1440 | 5500~7500 | 999~441 |
| 2.2 | ||||
| 6A | 4 | 1440 | 8000~1100 | 1274~686 |
| 1.2 | 960 | 4420~884100 | 498~317 | |
| 7A | 7.5 | 1440 | 10500~16500 | 980~720 |
| 8A | 5.5 | 960 | 10478~9428 | 887~651 |
塑料离心风机外形与安装尺寸:
| 机 号 | 进风口 | 出风口 | 外型尺寸 | 安装尺寸 | 地脚螺柱 | |||||||||||
| A1 | A3 | N-Md1 | B1 | B3 | B4 | B6 | F | G | A | H | D | B | C | E | N-Md2 | |
| 2A | 110 | 190 | 6-M8 | 130 | 230 | 140 | 240 | 250 | 150 | 140 | 230 | 70 | 330 | 420 | 200 |
4-M10*220 |
| 3A | 190 | 280 | 6-M8 | 175 | 275 | 220 | 310 | 360 | 245 | 220 | 310 | 95 | 330 | 510 | 240 | |
| 4A | 250 | 340 | 8-M8 | 235 | 330 | 285 | 385 | 445 | 295 | 275 | 405 | 125 | 435 | 570 | 240 | |
| 5A | 330 | 440 | 10-M8 | 295 | 395 | 350 | 450 | 545 | 375 | 360 | 500 | 155 | 555 | 700 | 260 | |
| 6A | 400 | 520 | 10-M10 | 340 | 440 | 420 | 520 | 640 | 450 | 390 | 580 | 185 | 585 | 820 | 340 | |
| 7A | 470 | 580 | 12-M10 | 400 | 520 | 490 | 610 | 750 | 520 | 475 | 705 | 210 | 675 | 905 | 335 | |
| 8A | 540 | 660 | 14-M10 | 460 | 580 | 560 | 680 | 850 | 590 | 535 | 730 | 240 | 970 | 1050 | 410 | |
