DWT-I玻璃钢轴流屋顶风机

发布时间: 2019-02-26 09:51

该系列风机可输送含酸碱成分及化学成分的腐蚀性气体。广泛应用于化工、电镀、氧化、发电厂、化验室、线路板、环保设备等含有腐蚀性气体的场所。

B/DWT-I系列玻璃钢轴流式屋顶通风机

用途:

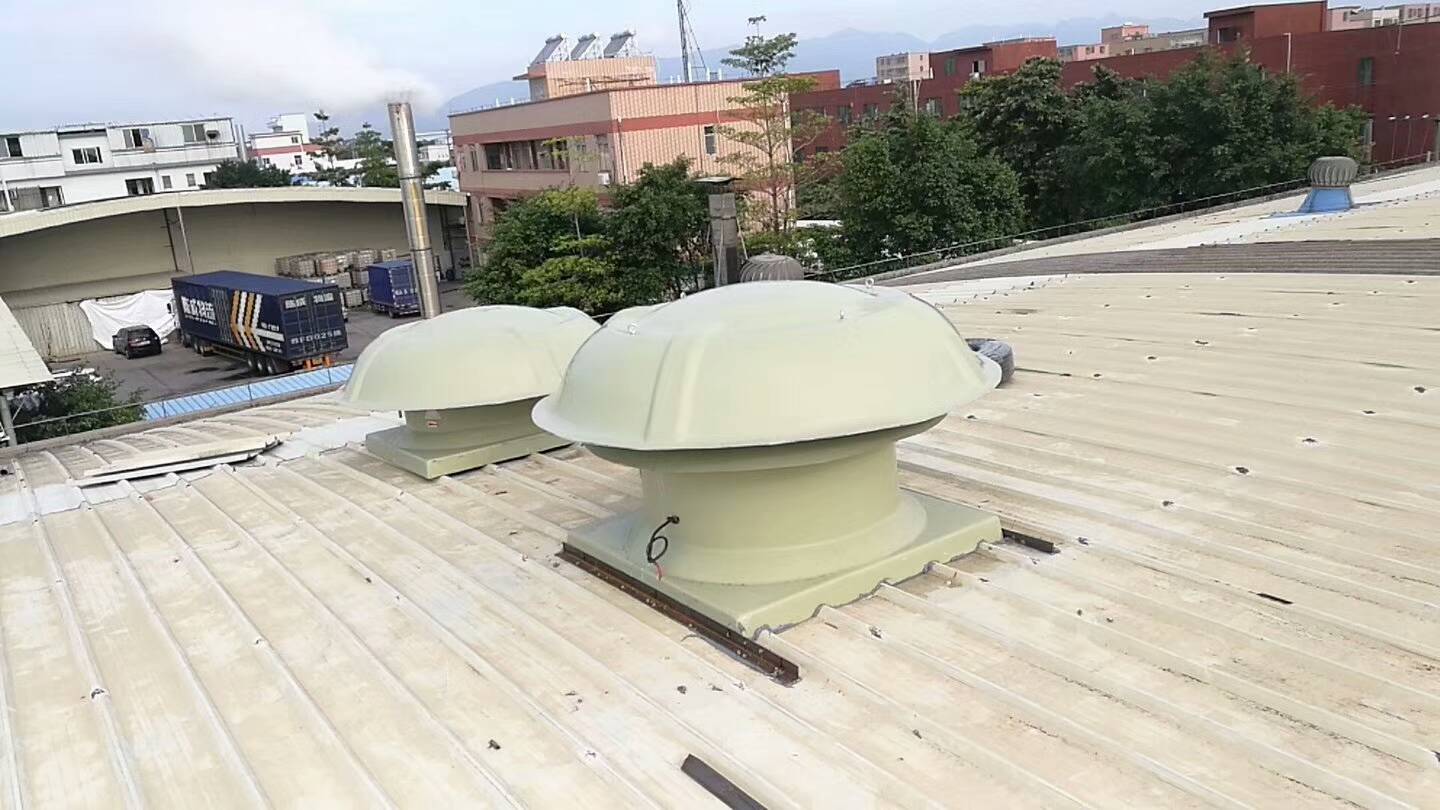

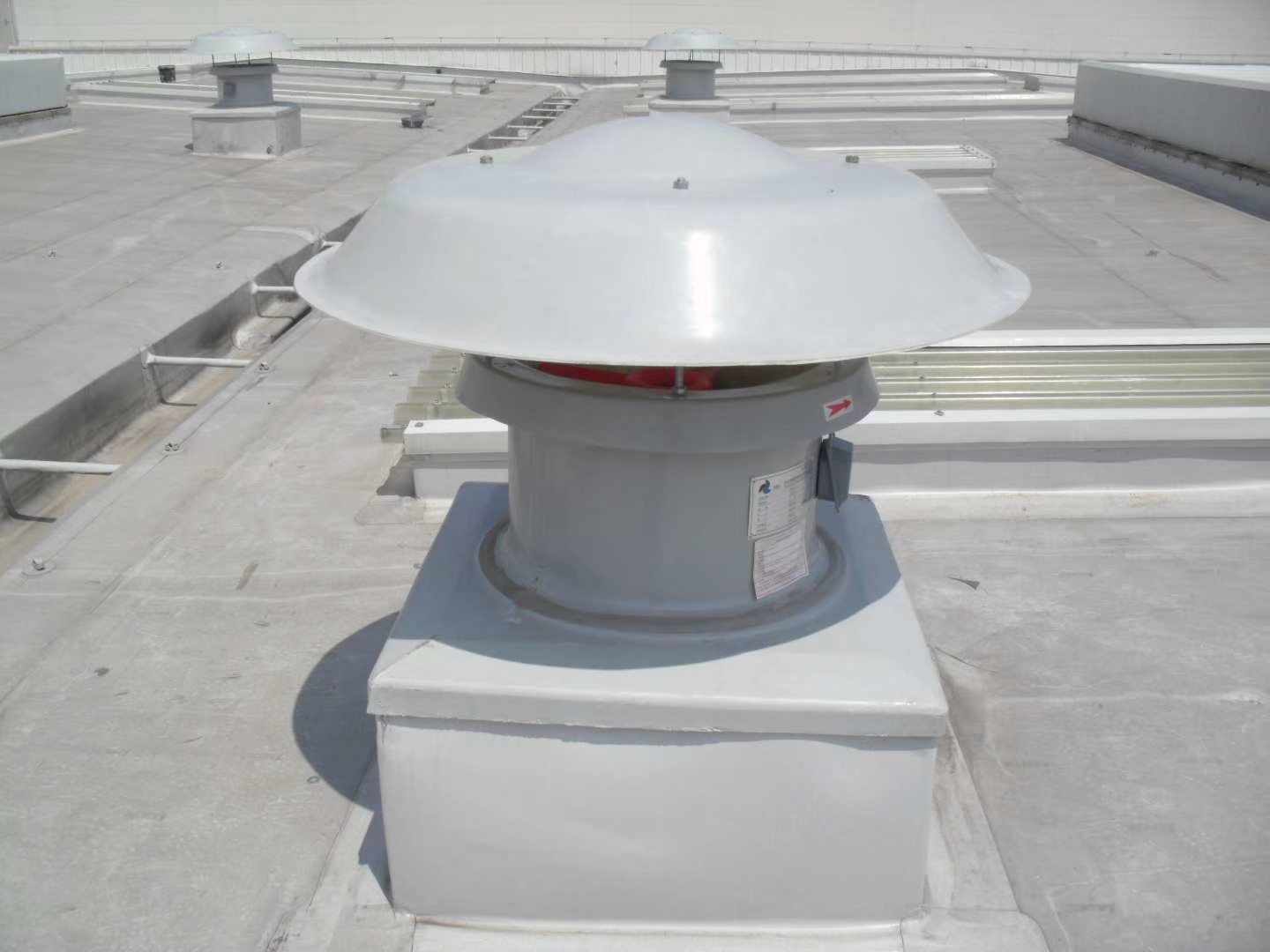

玻璃钢屋顶轴流风机适用于大型车房、车间、仓库、体育馆、影剧院等场所通风换气，具有优良的防腐蚀性能，低噪声、运转可靠、不需要安装通风管道，拆装维护方便。本机风量大，压力较II型离心式低,适用介质温度－20℃~60℃。所输送气体不允许有过量粘性物质，含尘量≤150mg/m3。

玻璃钢屋顶风机结构形式及特点：

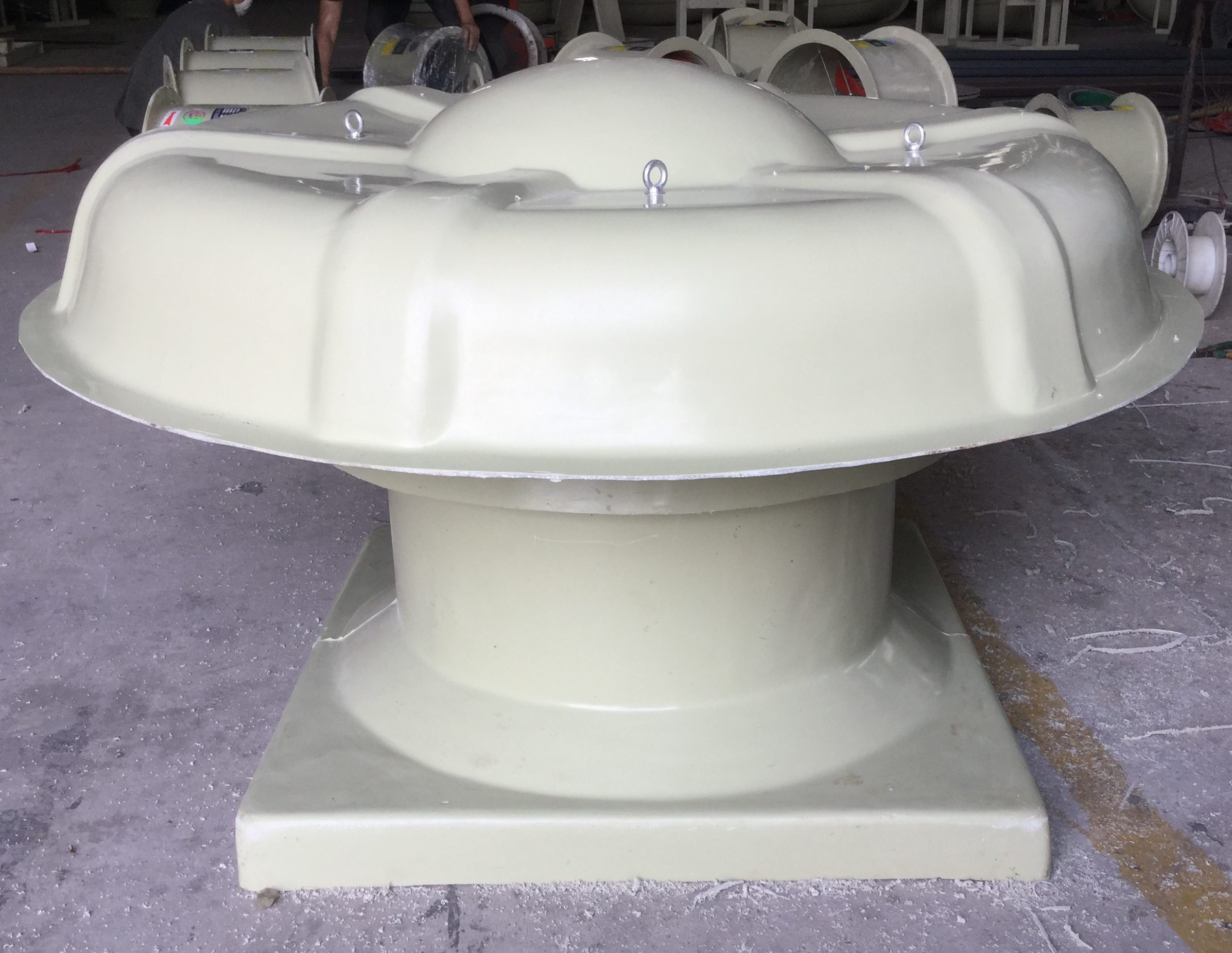

1．DWT-I玻璃钢屋顶轴流风机主要由叶轮，机壳，电动机等组成。支架由型材制成和风筒连接。
（一）叶轮部：由叶片和叶毂组成，均采用玻璃钢制成。
（二）机壳部：由风筒，风帽,支架组成，均采用玻璃钢制成。
（三）电机部：采用防腐轴流风机专用卧式电机，机身表面喷涂防腐漆。
2．玻璃钢屋顶轴流风机该系列风机气动效率高，噪声低，防蚀性强。
3．适用的介质温度范围：-20℃-60℃，介质相对湿度≤100%,，含尘量≤100mg/m3。

参数：

机号 Size(NO)	功率 Power(KW)	转速 Speed(r/min)	流量 volumeFlow(M³/h)	全压 TotalPressure(Pa)
3	0.37	2800	3300~2600	181~232
3	0.18	1400	1900~2120	92~110
3.5	0.75	2800	4150~5320	150~230
3.5	0.37	1400	3320~2850	100~150
4	0.75	2800	7450~5300	193~250
4	0.55	1400	5700~4580	176~190
4.5	0.37	1400	6067~5520	110~130
4.5	0.55	1400	6320~5800	125~140
5	0.55	1400	8000~5600	135~191
5	0.37	910	7000~6400	113~131
6	1.5	700	15000~13000	232~267
	1.1	940	11000~9100	168~193
	0.55	710	8500~7600	111~136
7	1.5	940	17500~12500	165~212
7	0.75	710	12000~9200	141~177
8	2.2	940	27000~23000	175~228
8	1.5	710	20000~16000	129~167
9	3.0	940	34500~24000	202~256
9	2.2	710	32000~24000	126~177
10	5.5	960	50000~39000	251~317
10	3.0	720	46000~35000	141~183
11.2	7.5	960	53855	285

玻璃钢屋顶轴流风机外形与安装尺寸:
玻璃钢屋顶轴流风机安装尺寸

机号	风帽直径	风筒直径	底座内尺寸	底座外尺寸	机筒高度	底座高度	总高度	单位:mm
机号	ΦA	ΦD	G	C	E	F	H	*4M(d1)L1*
3A	Φ600	Φ300	460	500	320	60	600	*4M8250*
4A	Φ900	Φ400	600	660	340	60	650	*4M8250*
5A	Φ1000	Φ500	680	750	420	60	750	*4M12300*
6A	Φ1250	Φ600	770	840	480	60	800	*4M12300*
7A	Φ1250	Φ700	840	920	560	60	940	*4M12350*
8A	Φ1340	Φ800	940	1000	560	60	980	*4M12350*
9A	Φ1650	Φ900	1120	1250	560	60	1050	*4M12350*
10A	Φ1950	Φ1000	1200	1300	560	60	1180	*4M12350*
11.2A	Φ1950	Φ1120	1350	1450	620	60	1200	*4M12350*

一.风机安装使用注意事项
1、玻璃钢屋顶轴流风机安装时，应先检查各零件连接是否牢固，转动是否灵活等，并要检查机壳内有无杂物。
2、风机与基础结合面、进出口风管连接时，应调整自然吻合，不得强行连接，绝不允许风管的重量集中在机壳上，以免机壳变形影响正常运转。风机进出口风管应用软管连接，并注意风机的水平位置。
3、安装后试拨叶轮转动，检查是否灵活，发现不妥之处应及时调整。
4、安装完毕，各部位正常后才能进行试运转。试运转过程中要严格控制电流，不能超过额定值。为防止电机因过
载而烧毁，在风机启动和试运转时，必须在无荷载的情况下进行。如情况良好，逐步将阀门开启到规定工况为止。
二.玻璃钢屋顶轴流风机维护工作制度
1、风机必须专人使用，专人维修。
2、风机不许带病运行。
3、定期清除风机内部的灰尘，特别是叶轮上的灰尘、污垢等杂质，以防止锈蚀和失衡。
4、风机维修必须强调首先断电停车。
5、除每次拆修后应更换润滑油外，正常情况下3-6月更换一次润滑油。
